Przemysłowe filtry elektrostatyczne RYDAIR z lampa osonowa UV - oczyszczanie powietrza
P R O D U K T Y R y d A i R
PRZEMYSŁOWE KANAŁOWE FILTRY ELEKTROSTATYCZNE Z LAMPA OZONOWA UV

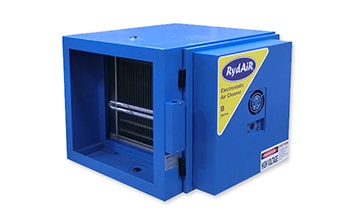

Model RY2500B-UV

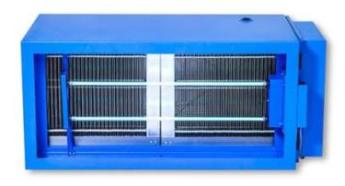

Model RY5000B-UV

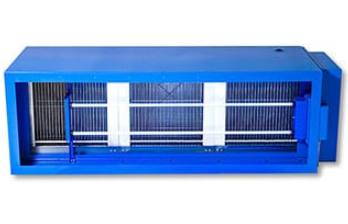

Model RY7500B-UV

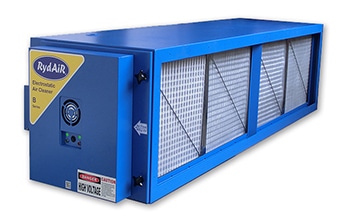

Model RY10000B-UV
DWIE TECHNOLOGIE FILTRACJI W JEDNYM FILTRZE
Modele serii RY-UV zaprojektowano specjalnie dla kuchni komercyjnych, gdzie połączono technologie elektrostatycznego oczyszczania powietrza oraz ultrafioletowego ozonowania dla usunięcia dymu, oleju, tłuszczu i zapachów z systemów wentylacji kuchennej.
Elektrostatyczny oczyszczacz powietrza RydAiR wyłapuje na filtrach wstępnych zbudowanych z metalowej siatki oraz na modułach elektrostatycznych zanieczyszczenia powstałe na kuchni. Ozon również wchodzi w kontakt z dymem i zapachem. Tak jak, UV ozon składa się z trzech atomów tlenu w porównaniu z typowym 2-u atomowym tlenem, on wiąże jeden ze swoich atomów z atomem zanieczyszczenia, i w ten sposób niszczy je. Ozon przede wszystkim jest efektywny przy niszczeniu cząstek dymu i zapachów a poprzez niszczenie zanieczyszczeń idealnie nadaje się do kuchennych systemów wentylacyjnych.
Rozgrzany olej i tłuszcze, powstałe na kuchni w restauracji z czasem zatykają systemy wentylacyjne, przewody i wentylatory.Gdy elementy wentylacji wyciągowej kuchni nie są w sposób regularny czyszczone stanowi to potencjalne zagrożenie pożarowe. Instalacja filtra elektrostatycznego z lampą UV pozwoli nam uniknąć zatykania przewodów wentylacyjnych tak jak wszystkie zanieczyszczenia zostaną zatrzymane na oczyszczaczu powietrza.
Parametry | RY2500B-UV | RY5000B-UV | RY7500B-UV | RY10000B-UV |
| objętość powietrza m3/h | 1000 - 2500 | 2000 - 5000 | 3000 - 7500 | 4000 - 10000 |
| zużywana moc, W | 50 | 75 | 105 | 125 |
| główny filtr elektrostatyczny, szt. | 1 | 2 | 3 | 4 |
filtr wstępny, siatka alum. szt. | 1 | 2 | 3 | 4 |
| Lampa ozonowa UV szt. / W | 1 / 65 | 2 / 75 | 2 / 90 | 2 / 90 |
| waga, kg | 55 | 90 | 122 | 154 |
dług. х szerok. х wysok. mm | 620 х 694 х 540 | 620 х 1243 х 540 | 620 х 1790 х 540 | 620 х 2338 х 540 |
zasilanie elektryczne | 240V / 50Hz | |||
opór filtra max., Pa | 100 | |||
KONSTRUKCJA FILTRU
- obudowa filtru stal galwanizowana o grubości 1,4 mm
- automatyczne wyłączaniezasilania po otwarciu drzwiczek
- zabiezpieczenie przed łukiem elektrycznym oraz zwarciem
- automatyczne załączanie po przerwach zasilania
- terminal BMS (Bilding Management System) w zestawie
- otwór z zaślepką dla zlewania cieczy
- wskażnik LED pracy i serwisu
- terminal zdalnego sterowania
EFEKTYWNOŚĆ MODUŁU ELEKTROSTATYCZNEGO
- DOP Test : do 95% pojedyńczy moduł, do 99% podwójny moduł
- ASHRAE 52.2-2012 : do 96% pojedyńczy, do 99% podwójny moduł
- NIOSH** 5026 OIL MIST FIELD TEST : do 96% pojedyńczy moduł
- odpowiada MERV 15 ranking przy prędkości od 2.5 do 3.8 m/s

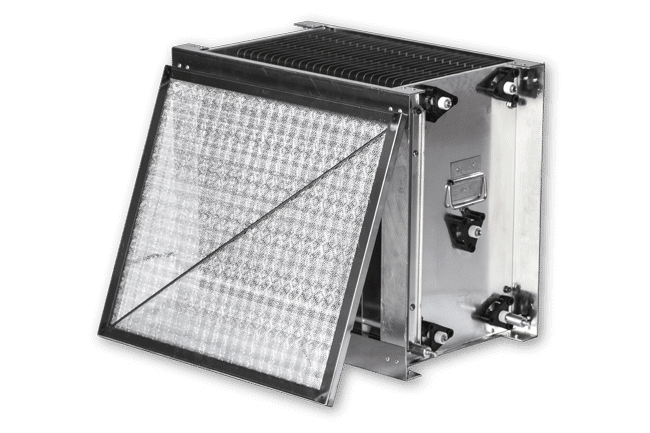

MODUŁ ELEKTROSTATYCZNY
- napięcie w jonizatorze - 12 kV, kolektorze - 6 kV
- wymiary modułu długość: 340mm, szerokość: 472mm, wysokość: 550mm
- powierzchnia efektywnego gromadzenia modułu 6,07 m2
- płytki kolektorowe (gromadzące) 59 szt.
- opór statyczny - max. 50 Pa
- waga 16,5 kg
W JAKI SPOSÓB DZIAŁA FILTR ELEKTROSTATYCZNY Z LAMPĄ OZONOWĄ UV

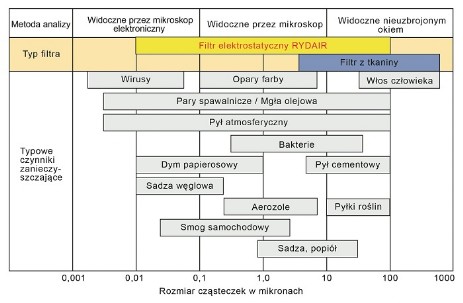

Zanieczyszczone powietrze jest zasysane przez metalową siatkę prefiltr, który wychwytuje duże cząstki zanieczyszczeń. Pozostałe małe cząstki, których rozmiar przekracza 0,01 mikrona, wpadają w silne pole elektryczne (sekcja jonizująca), gdzie uzyskują dodatni ładunek elektryczny. Następnie tak naładowane cząstki przechodzą przez sekcję kolektora składającą się z szeregu równoległych płyt o różnych biegunach, znajdujących się w tej samej odległości od siebie. Cząstki mające taką samą polaryzację, jak płytki, są odpychane i wyłapywane przez płytki, które są uziemione, w ten sposób odkładają się naładowane cząstki na tych płytkach. Zanieczyszczenia są na płytach, dopóki nie zostaną zmyte. Lampa ozonowa UV poprzez wytwarzany ozon wiąże znieczyszczenia dymu i zapachów. Filtry elektrostatyczne RydAiR wyłapują zarówno suche, jak i mokre cząstki.
ZALETY FILTRÓW ELEKTROSTATYCZNYCH
moduły elektrostatyczne przeznaczone do dużych obciążeń i pracy ciągłej
wysoka efektywność modułu elektrostatycznego i niskie koszty obsługi
mоdele serii RY posiadają odstojnik oleju oraz otwór do odprowadzenia zgromadzonego oleju
modele serii RY posiadają modułową konstrukcję i mogą być w dowolny sposób łączone celem zwiększenia wydajności i efektywności
waga modułu elektrostatycznego tylko 16,5 kg co ułatwia obsługę
lampy UV zamontowane we wszystkich filtrach serii RY-UV
wszystkie lampki i przyciski umieszczone na zewnętrznej stronie drzwiczek tak aby nie uległy uszkodzeniu
modele serii RY mogą być wykorzystane do oczyszczania i cyrkulacji powietrza w pomieszczeniu
drzwiczki filtra posiadają odpowiednie uszczelnienie dzięki czemu unikamy ucieczki zanieczyszczeń jak i zasysania powietrza z zewnątrz
korpus filtra wykonany z ocynkowanej stali o grubości 1,4 mm i malowany proszkowo
