PRZEMYSŁOWE FILTRY ELEKTROSTATYCZNE Z WENTYLATOREM

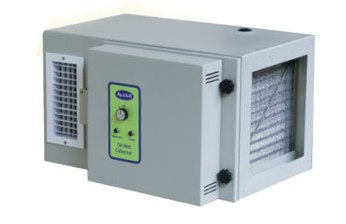

Model RB700

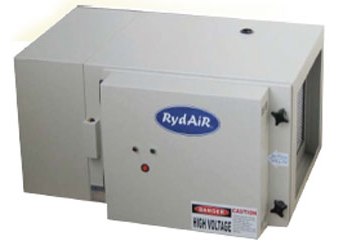

Model RB1000

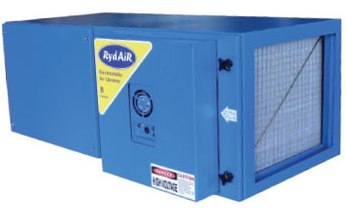

Model RB2400B

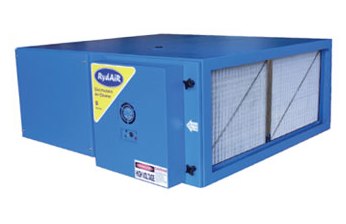

Model RB4800B
Elektrostatyczne filtry RydAiR modele serii RB zaprojektowano specjalnie do wyłapywania mgły olejowej i oparów dla obrabiarek CNC, wykorzystywanych w przemyśle i fabrykach, dla poprawy środowiska pracy. Wysoka zawartość oleju w powietrzu obrazuje mgła olejowa, śliska podłoga i problemy zdrowotne pracowników w zakładzie а filtry RydAiR efektywnie oczyszczają wyłapując smarująco - schładzające środki, oleje maszynowe, co pozwala obniżyć zawartość oleju w powietrzu.
W elektrostatycznych filtrach RB ustanowiono wentylatory dla oczyszczania powietrza i cyrkulacji. Zanieczyszczone powietrze wypełnione mgłą olejową i innymi powietrznymi zanieczyszczeniami zasysa się w model, przechodzi przez elektrostatyczny moduł, nadaje ładunek elektryczny a następnie naładowane elektrycznie zanieczyszczenia są wyłapywane i zatrzymywane przez płytki wewnątrz filtra, a czyste powietrze kieruje się z powrotem do pomieszczenia.
Modele mogą być ustawione swobodnie, podwieszone lub połączone z instalacją wentylacji z obrabiarkami dla odbioru zanieczyszczonego powietrza bezpośrednio od źródła zanieczyszczenia. Jeżeli potrzebujemy większą wydajność lub odbieramy zanieczyszczoone powietrze wielu źródeł zanieczyszczenia ( roboczych miejsc ) to można zastosować kanałowe modele serii RY.
Parametry | RB700 | RB1000 | RB2400B (F) | RB4800B (F) |
objętość powietrza m3/h | 700 | 1000 | 2400 | 4800 |
zużywana moc, W | 350 | 350 | 1150 | 1175 |
| główny filtr elektrostatyczny, szt. /waga kg | 1 / 8 | 1 / 11 | 1 / 16,5 | 2 / 16,5 |
filtr wstępny, siatka alum. szt. | 1 | 1 | 1 | 2 |
| wentylator, szt. | 1 | 1 | 1 | 1 |
| motor | + | 0,38 HP, 1690 RPM, 1,3 Amp | 1,5 HP, 1420 RPM, 6,0 Amp | 1,5 HP, 1420 RPM, 6,2 Amp |
| ciśnienie powodowane przez wentylator, Pa | 120 | 100 | B = 150 / F = 0 | B = 150 / F = 0 |
waga modeli, kg. | 30 | 50 | 125 | 180 |
dług. х szerok. х wysok. mm | 700 х 415 х 394 | 797 х 592 х 396 | 1300 x 695 х 540 | 1300 x 1243 х 540 |
zasilanie elektryczne | 240V / 50Hz | |||
KONSTRUKCJA FILTRU
- obudowa filtru stal galwanizowana o grubości 1,4 mm
- automatyczne wyłączaniezasilania po otwarciu drzwiczek
- zabiezpieczenie przed łukiem elektrycznym oraz zwarciem
- automatyczne załączanie po przerwach zasilania
- terminal BMS (Bilding Management System) w zestawie
- otwór z zaślepką dla zlewania cieczy
- wskażnik LED pracy i serwisu
- terminal zdalnego sterowania
EFEKTYWNOŚĆ MODUŁU ELEKTROSTATYCZNEGO
- DOP Test : do 95% pojedyńczy moduł, do 99% podwójny moduł
- ASHRAE 52.2-2012 : do 96% pojedyńczy, do 99% podwójny moduł
- NIOSH** 5026 OIL MIST FIELD TEST : do 96% pojedyńczy moduł
- odpowiada MERV 15 ranking przy prędkości od 2.5 do 3.8 m/s

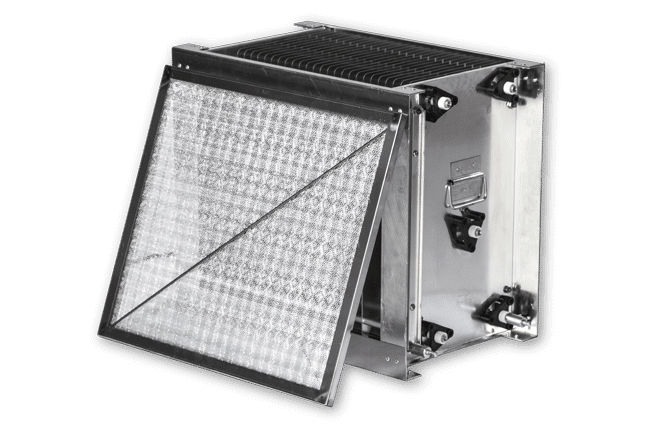

MODUŁ ELEKTROSTATYCZNY
- napięcie w jonizatorze - 12 kV, kolektorze - 6 kV
- wymiary modułu długość: 340mm, szerokość: 472mm, wysokość: 550mm
- powierzchnia efektywnego gromadzenia modułu 6,07 m2
- płytki kolektorowe (gromadzące) 59 szt.
- opór statyczny - max. 50 Pa
- waga 16,5 kg

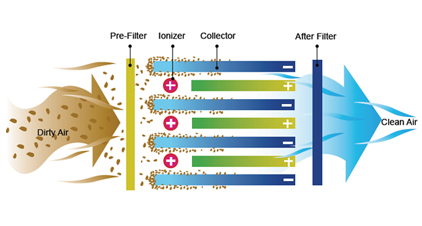

W JAKI SPOSÓB DZIAŁA FILTR ELEKTROSTATYCZNY RYDAIR
Zanieczyszczone powietrze jest zasysane przez
metalową siatkę prefiltr, który wychwytuje duże cząstki zanieczyszczeń.

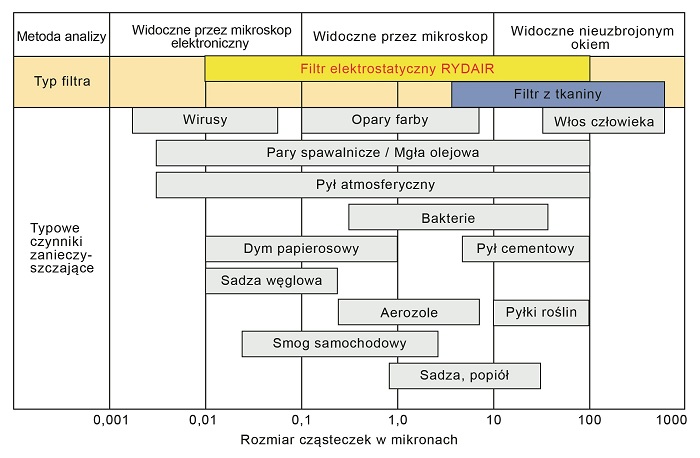

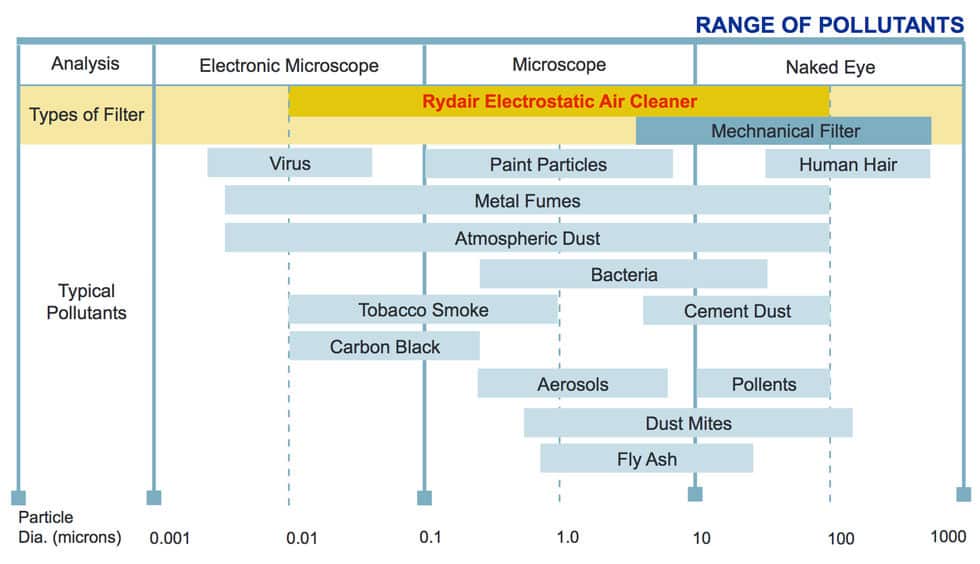

Pozostałe małe cząstki, których rozmiar przekracza 0,01 mikrona, wpadają w
silne pole elektryczne (sekcja jonizująca), gdzie uzyskują dodatni ładunek
elektryczny. Następnie tak naładowane cząstki przechodzą przez sekcję kolektora
składającą się z szeregu równoległych płyt o różnych biegunach, znajdujących
się w tej samej odległości od siebie. Cząstki mające taką samą polaryzację, jak
płytki, są odpychane i wyłapywane przez płytki, które są uziemione, w ten
sposób odkładają się naładowane cząstki na tych płytkach. Zanieczyszczenia są
na płytach, dopóki nie zostaną zmyte. Filtry elektrostatyczne RydAiR wyłapują
zarówno suche, jak i mokre cząstki.
ZALETY FILTRÓW ELEKTROSTATYCZNYCH
moduły elektrostatyczne przeznaczone do dużych obciążeń i pracy ciągłej
drzwiczki filtra posiadają odpowiednie uszczelnienie dzięki czemu unikamy ucieczki zanieczyszczeń jak i zasysania powietrza z zewnątrz
mоdele serii RB posiadają odstojnik oleju oraz otwór do odprowadzenia zgromadzonego oleju
modele serii RY mogą być wykorzystane do oczyszczania i cyrkulacji powietrza w pomieszczeniu
waga modułu elektrostatycznego tylko 16,5 kg co ułatwia obsługę
wysoka efektywność modułu elektrostatycznego i niskie koszty obsługi
wszystkie lampki i przyciski umieszczone na zewnętrznej stronie drzwiczek tak aby nie uległy uszkodzeniu
korpus filtra wykonany z ocynkowanej stali o grubości 1,4 mm i malowany proszkowo
